Что такое СКУД в охране?

Устройство и принцип работы СКУД

СКУД – это система контроля и управления доступом. Данные системы являются одним из элементов комплексных решений для обеспечения высокого уровня безопасности. Принцип работы СКУД и алгоритмы позволяют строго контролировать любые перемещения в зоне действия. Сегодня эти устройства контроля можно встретить практически везде – в офисных зданиях, на объектах промышленности, и везде, где необходимо тщательно следить за поддержанием безопасности.

СКУД позволяет снизить нагрузку на сотрудников службы охраны предприятия или офиса и значительно увеличивает эффективность работы этого подразделения. Охраннику больше не придется заниматься рутиной по идентификации – с этим оборудованием сотрудник службы безопасности сможет заниматься своими прямыми обязанностями.

Основные элементы СКУД

Любые системы для контроля и управления доступом позволяют:

• Ограничить проход рабочих или сотрудников, а также гостей в зоны с ограниченным доступом;
• Временно контролировать любые движения территории объекта;
• Осуществлять контроль за сотрудниками безопасности, если они находятся на дежурстве;
• Учитывать количество рабочего времени для каждого из работающих в офисе или на предприятии;
• Фиксировать время посещения и ухода посетителей;
• Осуществлять временные, а также персональный контроль всех внутренних входов и выходов – специалист службы охраны точно знает, кто и когда открыл ту или иную дверь;
• Работать в комплексе с охранной или пожарной сигнализацией, видеонаблюдением – если срабатывает один из датчиков, то контроллер блокирует выходы и входы, а при пожаре выполняется разблокировка дверей или запускаются камеры наблюдения;
• Регистрировать и выдавать отчеты о всех попытках доступа посторонних лиц на охраняемые объекты.

Исходя из возможностей данных систем, они включат в себя следующие основные блоки:

• Устройства для идентификации;
• Модули для непосредственного контроля, а также для управления доступом – это контроллеры;
• Центральное контролирующее устройство;
• Исполнительные механизмы – различные замки, а также приводы, турникеты и шлагбаумы.

По типу объекта компоненты объединяют в цельный блок или они могут отсутствовать в комплектации. Например, если имеется центральный контроллер, в персональном компьютере нет необходимости.

Используемое в системах оборудование

В комплексе СКУД задействованы самые различные блоки, которые имеют разное функциональное назначение.

Приборы для идентификации или считыватели выполняют считывание и расшифровку информации, которая содержится на идентификаторах.

Идентификатором является карта или любой другой ключ, на котором записана информация, являющаяся подтверждением прав для посещения зоны работы СКУД. Это брелоки, карты, ключи.

Считыватель – электронный прибор, считывающий кодовые данные и преобразующей их в формат, с которым работает контроллер.

Под управляющими устройствами следует понимать контроллеры. Это главный прибор, который обеспечивает функционирование всего периферийного оборудование. Главная задача контроллера – хранение базы данных кодов, возможность программирования принципов и алгоритмов работы, принятие решений, обработки данных.

Блок центрального управления – это обыкновенный персональный компьютер. Он необходим для создания/изменения алгоритмов СКУД, получения и отображения данных о пользователях, информации и точном времени/датах посещения любых лиц.

Исполнительными устройствами считаются все заградительное оборудование . Они получают команды с контролирующего устройства и дают либо препятствуют проходу на охраняемую территорию.

Классификация комплексов контроля доступа

Здесь необходимо начать с критериев, с помощью которых выполняется оценка и проектирования данных решений. Это технические характеристики комплекса, а также функциональные возможности. Технические характеристики это:

• Уровни идентификации;
• Число мест на объекте, которые необходимо контролировать;
• Пропускная способность оборудования;
• Число постоянных пользователей;
• Условия эксплуатации.

СКУД бывают многоуровневыми или одноуровневыми по уровням идентификации. В одноуровневых процесс идентификации работает только по какому-либо одному конкретному признаку – используется только считыватель электронных карт. В многоуровневом лица идентифицируются по разным признакам – это может быть что-угодно вплоть до биометрических данных.

По числу мест, которые могут контролироваться СКУД, различают комплексы небольшой емкости до 16 мест на объектах, со средними возможностями – от 16 до 64 контрольных точек, а также крупной емкости – такие комплексы способны контролировать более 64 точек.

Современные СКУД, а также отдельные элементы для них изготавливаются для эксплуатации в различных условиях. Так, производят оборудования для установки в отапливаемых помещениях, для неотапливаемых. Для эксплуатации на открытом воздухе предлагаются устройства, рассчитанные на разные климатические условия.

Среди функциональных возможностей выделяют:

• Возможности по оперативному внесению изменений в алгоритмы и принципы работы;
• Защиту от актов вандализма и любого другого несанкционированного вмешательства – защита может быть как аппаратной, так и программной;
• Высокие уровни секретности;
• Проведение идентификации в автоматическом режиме;
• Возможность назначения разных полномочий для сотрудников, а также гостей офиса или предприятия;
• Надежное закрытие всех мест, где система управляет доступом;
• Накапливание и анализ данных;
• Возможность распечатки информацию по выбору оператора.

Что касается технических характеристик оборудования контроля доступа, то их делят на четыре класса. Исходя из особенностей объектов, количества элементов СКУД количество функций может быть различным. При необходимости всегда можно доукомплектовать систему недостающим блоком.

Классы СКУД

СКУД 1го класса – это комплексы с минимальным набором доступных функций и имеющие минимальную емкость. Оборудование эксплуатируется автономно. Данные решения используются, если достаточно обеспечить только минимальный контроль доступа в зону или объект для любых лиц с ключом или пропуском. Эти комплексы не могут учитывать время входа и выхода, регистрировать число проходов. Также отсутствует возможность передачи данных на центральный управляющий сервер. Такие комплексы не контролируются. Для внесения изменений в принципы работы необходимо использовать специальную карту – при этом СКУД дает возможность только изменять изменять коды идентификационных карт, добавлять или удалять их в/из списка.

Автономные СКУД представляют собой контроллер, который подключается к считывателю и одному из исполнительных элементов. В качестве идентификатора применяются магнитные или бесконтактные карты. Различные контроллеры позволяют учитывать от 60 до 3000 лиц. Также такой комплекс в обязательном порядке имеет резервный источник питания, а также механические замки для экстремальных ситуаций.

Беспроводные решения значительно упрощают монтажные работы. Это актуально для тех предприятий или офисов, где нет возможности прокладывать сетевую или автономную СКУД. Среди недостатков таких комплексов – возможность утери канала для передачи данных.

СКУД 1го класса чаще всего встречаются на объектах, где нужно ограничивать несанкционированный доступ. Это – умный электронный замок. При этом такие комплексы ненадежно защищают от прохода на территорию посторонних.

Оборудование контроля с классом безопасности 2 – это либо одноуровневые, либо многоуровневые устройства, рассчитанные на небольшую или среднюю пропускную способность. Комплекс может эксплуатироваться автономно или в сетевом режиме работы. Среди функций таких СКУД:

• Недопуск отдельных лиц или групп в определенную дату или временным отрезкам;
• Возможность автоматической регистрации событий, отправка тревожных сообщений при внештатных ситуациях на пост службы безопасности;
• Открытие либо закрытие исполнительных механизмов в автоматическом режиме.

СКУД 2го класса устанавливаются в тех случаях, когда нужно учитывать проходы по разрешенным зонам. Рекомендуется не использовать эти комплексы без дополнительных защитных систем. Уровень обеспечения защиты от несанкционированного доступа – средняя.

СКУД 3го класса имеют те же функции, что и СКУД 2, но дополнительно позволяют вести табельный учет, а также отдельную базу данных по каждому из сотрудников. Оборудование автоматически контролирует целостность и исправность всех блоков, которые входят в состав комплекса. Эта СКУД может быть объединена с системами пожарной безопасности и видеонаблюдения. Степень защиты – высокая.

Четвертый класс и оборудование этого уровня обеспечивает максимальную безопасность. Комплекс представляет собой только высокоемкие многоуровневые СКУД, работа которых осуществляется только в сетевом режиме. Доступны все функции из 3го класса, а также возможность автоматического управления исполнительными механизмами в чрезвычайных случаях. Эти комплексы применяют в крупных охранных системах с обязательной интеграцией в них.

Особенности различных СКУД

Комплекс 2го класса – это чаще всего многофункциональная система с возможностью расширения функциональных возможностей за счет добавления элементов. Их используют отдельно и самостоятельно или же для усиления существующего оборудования.

Решения с 3 и 4 классом – сетевое оборудование. Контролирующие устройства объединяются в локальных сетях. Данные СКУД работают только в режимах реального времени и постоянно опрашивают все периферийные устройства, входящие в состав. Это большие и емкие комплексы, которые имеют пропускную способность о 1500 лиц и более. Чаще всего эти решения приобретаются и устанавливаются, когда необходимо интеграция с модулями пожарной или охранной сигнализации, а также с модулями видеонаблюдения. Применяют это оборудования чаще на небольших предприятиях.

Отличия крупных многоуровневых решений в мощном программном обеспечении, которое позволяет реализовать практически все существующие для СКУД возможности. Также подобное оборудование отличается высоким уровнем программной интеграции с другими охранными модулями. Программный уровень подразумевает соединение модулей одного комплекса посредством одной программно-аппаратной платформы, работающей на одном протоколе и с одной базой данных для каждого модуля.

Как работает система контроля и управления доступом

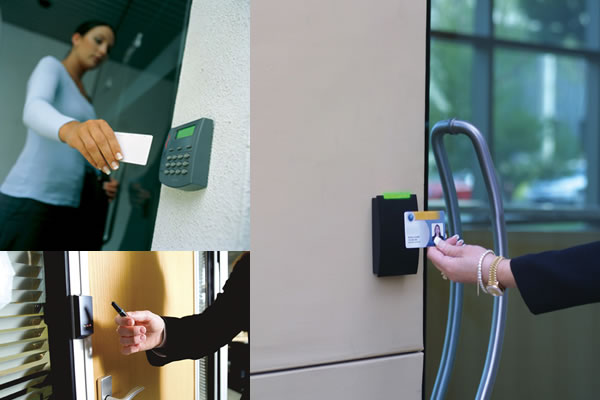

Стандартная схема действий комплекса – гость или сотрудник подходит к считывателю и предоставляет идентификатор. Контроллер после обработки и проверки данных с идентификатора принимает решение и разрешает либо не разрешает проход. Информация о проходе в зависимости от модели сохраняется. Еще одна схема работы – наложение запретов на повторный проход. Такой алгоритм работы используют в тех случаях, когда идентификатор не может быть использован второй раз в другой зоне, пока сотрудник не выйдет из первой. СКУД могут предоставлять различные режимы.

Комплексы также могут использоваться для одновременного пропуска двух и более сотрудников или гостей. Каждый предоставляет идентификатор, контроллер получает информацию и принимает решение.

Оборудование контроля может работать в режиме двойной идентификации. Первый проход может подтверждаться карточкой, для входа в охраняемые зоны контроллер может потребовать ввод пароля или предоставление биометрической информации.

Существует огромное количество различных алгоритмов, по которым может работать СКУД. Для этого контроллер имеет функцию программирования.

СКУД – это комплекс из нескольких отдельных модулей, которые управляются центральным устройством. Даже самая простая СКУД с узким набором функций представляет собой довольно сложное устройство. Главная сложность – подбор необходимых компонентов, монтаж, наладка и запуск. В случае, если необходимо интегрировать комплекс с пожарной сигнализацией или видеонаблюдением – это еще больше усложняет задачу.

Проектирование, монтаж, а также пуско-наладочные работы охранного оборудования и СКУД лучше доверить профессионалам. Компания “Best Engineering Company” имеет большой опыт в проектировании и монтаже СКУД разной сложности на различных объектах.

Если вас заинтересовала установка СКД, то предлагаем вашему вниманию этот раздел.

Что такое скуд?

Система контроля и управления доступом — это система контроля доступа в помещение, входящия в состав структуры безопасности, сформированной на основе устройств, отвевающих за контролем доступа транспорта.

Сегменты объединены в сеть, которая работает посредством специализированного ПО.

Существуют как сетевые, так и автономные системы. Если речь идет о первом типе, то его характерной чертой является мощность и функциональность, обеспечивающая стабильное функционирование при установке в больших по площади помещениях. Второй вид предназначен для обеспечения контроля над одним или несколькими помещениями. В этом случае функционирование обеспечивается посредством автономного контроллера. Работает система доступа по карточкам и отпечаткам пальцев.

Где устанавливается:

1. Крупными корпорациями. Создание СКУД в подобной ситуации является довольно сложной задачей. Это обусловлено тем, что в крупной организации имеются представительства, размещенные в разных регионах страны. При этом головной офис может располагаться в крупном мегаполисе. Характерной чертой является мощный контроллер и широкопрофильное программное обеспечение.
2. В небольших офисах, гостиницах, магазинах. В подобной ситуации количество считывателей исполнительных устройств ограничено.
3. В учебных заведениях. Поможет повысить контроль доступа уровень безопасности.

Принцип работы

Работа комплекса заключается — сотрудник,имеющий доступ, подходит зоне пропуска и предоставляет идентификатор, после обработки и проверки в базе данных сотрудник получает доступ. Настройках позволяет задать параметры, при которых информация сохраняется, в какое время и кто получил доступ на территорию объекта. Можно разделить зону доступа, пока сотрудник в одной зоне он не может получить разрешение на проход в другую. Настройки режима подбираются для каждого предприятия индивидуально.

Право посещения может предоставляться по карточке, вводом пароля или биометрическим способом. Система может быть запрограммирована для выдачи временных пропусков для двух и более человек

Интегрируют скуд с системами охраны, видеонаблюдения, пожарной сигнализации, автоматизации. Для крупных предприятий разрабатывают комплекс, по оповещению служб охрана, пожарной безопасности, отдела разработки.

Как выбрать:

1. Возлагаемые на СКУД задачи. Именно от их особенностей их количества напрямую зависят будущие параметры.
2. Наличие или отсутствие дополнительных функции. Как правило, они связаны с интеграцией других устройств, имеющихся в конкретном здании. Чаще всего подсоединяются камеры видеонаблюдения (с широким обзором). Ещё в состав могут входить идентификаторы, биометрические датчики, турникеты (на проходе), считыватели, шлагбаумы.
3. Разновидность. Тип СКУД чаще всего зависит от величины объекта, на котором необходимо обеспечить контроль и управление доступом. Если речь идет о небольшом офисе или магазине, то идеально подойдет автономная система. При этом для обслуживания крупной корпорации или офисного здания стоит задействовать сетевую разновидность.

Учитываю все эти факторы, можно подобрать индивидуальную систему.

Из чего состоит:

• Двери. Используют металлическую, металлопластиковую, деревянную и стеклянную дверь. Управлять открытием и закрытием двери можно дистанционно или ключом.
• Шлагбаум регламентирует доступ автомобилий на объект.
• Ворота. Можно управлять дистанционно и при помощи считывателя.
• Турникеты. Позволяют контролировать в какое время приходят и уходят сотрудники с рабочего места. Доступ в помещение имеют, только те, кто есть в базе;
• Считыватели, адаптеры — обрабатывают информацию с идентификатора;
• Контроллеры — дают доступ или запрет на объект;
• Идентификаторы — на них храниться информация для доступа пользователя.

Режимы работы СКУД

Автономный — контроллеры сами принимают решение на право доступа и работают как самостоятельные единицы. Применяют как основной вид, когда для работы не требуется компьютер или аварийный, для устранения неполадок;

Комплексный — контролирует работу системы в режиме реального времени, самый распространенный вид. Управление и настройка происходит через главный сервер;

Комбинирование режимов — контроллеры выполняют функции автономно, как при автономном, и передают данные на сервер в реальном времени, как при комплексном.

Дополнительные возможности скуд

используют модули gsm, отправка смс сообщений о проходах и выходах с объекта;

удаленное управление скуд( через сеть или интернет). Можно управлять из главного офиса фирмы;

карты для доступа с персональными данными и фотографиями;

режим который позволяет использовать карту только одному человеку, например если он уже прошел на объект, то может ей воспользоваться только на выход, повторное посещение по карте(пока человек на объекте) невозможно.

Классы СКУД

1ый класс — имеет минимальный функционал. На территорию объекта могут попасть любые автомобили и люди имеющие право доступа, при этом система не собирает информацию в о времени входа выхода с объекта. Работает автономно, без передачи данных на сервер;

2ой класс — учитывает время посещения, время выходы для групп работников. Настройка доступа внутри территории, если сотрудник в одной зоне, можно настроить, что пока он с нее не выйдет не получит доступ в другую;

3ий класс — настраивается под каждого сотрудника индивидуально с собственной базой.

Скуд производители

На рынке контроля доступом представлены как отечественные так и и иностранные производители

Parsec

Удобная система управления;

Приятный и понятный интерфейс с модулем для отчетов;

Техподдержка работает без выходных с 8.00 до 20.00 , помогут настроить права доступа.

Bolid

Есть функция для контроля входящих и выходящих людей;

Контроля за временем сотрудников на рабочем месте,время когда пришел и ушел с рабочего места;

Изменение и корректирования доступа новых и старых сотрудников.

Octagram

Есть индивидуальная настройка, под клиента;

Разработаны универсальные контроллеры L5 и L3.

Rusguard

ACS-103– контроллеры для доступа на DSN;

ACS-105 – имеют больше функций и индивидуальная настройка;

большой функционал для точек доступа: двери, турникеты, шлагбаумы и ворота.

Сфинкс

Имеет большой функционал за контролем посещения и предоставления доступа персоналу на предприятии;

Удаленное открытие доступа, составление списка персонала и получение отчетов.

Преимущества установки:

1. Разграничению и контролю доступа. Благодаря этому появляется возможность ограничить его для людей и въезда автотранспорта на контролируемую территорию.
2. Организации учета рабочего времени. Благодаря этому появляется возможность более жестко контролировать трудовую дисциплину. Еще можно регламентировать доступ на контролируемую территорию для персонала в выходные и праздничные дни, а также нерабочее время.
3. Многофункциональности. Стоит отметить, что СКУД может быть совмещена не только с системой видеонаблюдения и охранно-пожарной сигнализации, но и с многими другими электронными структурами, что позволит более точно контролировать их работу.

Примечательно, что применение системы СКУД дает возможность фиксировать дату и время въезда и выезда автотранспорта на контролируемую территорию. При этом управление точками доступа может осуществляться с мобильного устройства.

Программное обеспечение

Не всегда устанавливается и не является обязательным. Программное обеспечение нужно, чтобы собирать информацию о предоставлении доступа, время захода и выхода с объекта, персональные доступы работникам и отслеживание, сбора информации о работе системы и составлении отчетов.

Цена оборудования, входящего в состав системы контроля и управления доступом, а также ее монтажа напрямую зависит от конфигурации структуры, количества точек доступа, разновидности и производителя используемого оборудования.

Именно поэтому перед приобретением необходимо четко определить набор задач, которые будут выполняться в будущем. Подобный подход даст возможность более эффективно произвести монтаж и предотвратить лишние расходы, связанные с установкой и техническим обслуживанием СКУД в будущем.

СКУД — это. Система контроля и управления доступом

Система контроля и управления доступом (СКУД) – это обязательный элемент комплексной системы безопасности и неотъемлемая часть современного офиса, как система электронного документооборота или система кондиционирования.

Ее зачастую интегрируют в общую систему безопасности, и она взаимодействует с видеонаблюдением или охранной сигнализацией. Также продвинутая СКУД несет в себе систему по учету рабочего времени. Это позволяет контролировать время прибытия работников и их ухода. Что не может не повысить дисциплину на предприятии.

Основные элементы системы контроля доступа

Производителей, выпускающих СКУД оборудование, великое множество. Однако основные ее элементы неизменны: контроллер управления, считыватель идентификаторов и сами персональные идентификаторы, блокирующее устройство и устройство согласования.

Персональный идентификатор (карта, различные жетоны, брелоки)

Считыватель

Отвечает за извлечение информации с носителя кода и передачу ее контроллеру. Выбор считывателя, кроме технических параметров, определяется еще и интерьером помещения, где будет производиться установка.

Контроллер

• Количество регулируемых событий.
• Наличие внутренних часов.
• Максимальное число пользователей.
• Поддержка программируемых правил и др.

Устройство согласования

Служит для подключения контроллера (или нескольких) к серверу либо офисному компьютеру. Иногда это устройство встраивается в контроллер доступа.

Устройство блокировки

Замки, электромагнитные и электромеханические, турникеты, шлагбаумы, шлюзы, калитки. Выбор устройства для блокировки осуществляется исходя из конкретных требований и характера объекта.

Принцип работы СКУД

Контроль доступа осуществляется по такому принципу. На проходной организации, на входе в закрытые помещения, на офисной двери монтируется средство контроля доступа: электромагнитный замок, турникет или др. и считыватель. Эти устройства подсоединяются к контроллеру. Тот принимает и обрабатывает информацию, полученную с персональных идентификаторов, и управляет исполнительными устройствами.

У каждого сотрудника имеется персональный идентификатор, в качестве которого служит бесконтактная карта доступа либо иного типа. Для того чтобы попасть на территорию предприятия, работник должен поднести свою карту к считывателю, и тот передаст код по описанной ранее цепочке. Контроллер можно запрограммировать для доступа в определенные временные промежутки (с 8.00 до 17.00) или на пропуск сотрудников в обозначенные помещения. К нему также можно подключить датчики охраны.

Установка СКУД поможет осуществлять контроль над въезжающим автотранспортом. В этом случае водителю следует предъявить при въезде свой персональный идентификатор, чтобы открыть шлагбаум.

Условно их можно поделить на автономные системы и сетевые.

Автономные прекрасно подходят для малых офисов и небольших зданий. Они не связаны с компьютером, и управление осуществляется с помощью мастер-карт либо перемычками на самом контроллере. На крупных и средних охраняемых объектах установка СКУД такого типа используется редко. Исключение составляет контроль над удаленными помещениями, либо как резервная система. Устанавливается автономная система СКУД на центральных дверях или/и на запасных выходах.

При реализации такой системы двери с пропускной способностью около тысячи человек оснащают кодовым замком либо считывателем, может быть турникет либо шлагбаум. В скромном офисе с единственной дверью все может ограничиться автономным контроллером, подключенным к электромеханическому (электромагнитному) замку и совмещенному со считывателем

Сетевые системы контроля доступа СКУД имеют в своем составе один либо несколько компьютеров, как управляющих элементов. Именно ПК осуществляет мониторинг происходящего на объекте и управляет их параметрами. Такое построение намного гибче и функциональнее. Именно сетевые СКУД пользуются особой популярностью на объектах любого уровня сложности. А интеграция с охранной и видеосистемой позволяет проводить комплексную защиту без дополнительных затрат.

Подключение нескольких компьютеров на крупных объектах обусловлено тем, что один из них может выйти из строя. Так обеспечивается непрерывность работы.

Сетевая система СКУД с базой данных позволяет вывести подробную статистику по конкретном идентификатору и его перемещению на охраняемом объекте. Можно увидеть, какие права доступа у каждого из сотрудников.

Главная функция. Она позволяет разделить права доступа сотрудников и отказать в проходе нежелательным лицам. Возможна организация дистанционного управления устройствами для блокировки. Можно запретить проход сотрудникам в выходные и праздничные дни на предприятие, а также после рабочей смены.

Сбор и выдача статистики

Сбор информации система контроля и управления доступом ведет постоянно. Кто через какую точку прошел и сколько раз. По каждому из сотрудников можно получить информацию: время прихода/ухода, попытки доступа в запретные зоны и помещения, попытки прохода в запрещенное время. Можно отследить, как сотрудник перемещается по территории, когда проходит СКУД считыватели. Все выявленные дисциплинарные нарушения можно занести в личное дело работника, а руководство нарушителя будет проинформировано должным образом.

Доступ сотрудников лишь с электронными пропусками

Учет рабочего времени

СКУД позволяет вести учет рабочего времени, базируясь на отметках прихода и ухода со своего рабочего места людей. В результате можно вычислить суммарное рабочее время сотрудника с учетом «перекуров», обедов и др. А в начале рабочего дня она может формировать отчет о работниках, не прошедших контрольную точку в указанное время, что позволит выявить опоздавших или не вышедших на работу. По аналогии можно создать отчет и в конце рабочей смены.

Автономность работы системы

Оснащенная бесперебойным питанием, СКУД не прекратит свою работу при централизованном отключении электричества. Кроме того, благодаря функционалу контроллера, она может продолжать работу и при остановке управляющего компьютера.

Охрана в реальном времени

Система контроля управления доступом СКУД предоставляет возможность снимать и ставить определенные помещения под охрану. И можно получать сведения в реальном времени о внештатных ситуациях через организованную систему оповещения через ответственных лиц. А также тревожные события фиксируются в базе, что позволит просмотреть эту информацию позже.

Сотрудник охраны, благодаря средствам СКУД, может, не сходя с рабочего места, управлять турникетами и дверьми, подавать сигналы тревоги. Достаточно поместить в его компьютер поэтажные планы здания и схемы расположения контрольных точек.

Управление через интернет или с мобильного телефона

При подключении СКУД к всемирной сети администрация может удаленно управлять системой и контролировать ее работу.

Интеграция с другими системами

Пожарная, охранная сигнализация, видеонаблюдение прекрасно интегрируются со СКУД. Интеграция с видеонаблюдением обеспечивает визуальный контроль над охраняемой зоной. И позволяет в наикратчайшие сроки выявить, по возможности идентифицировать и заблокировать нарушителя.

Совмещение с охранной сигнализацией позволяет настроить совместное реагирование на несанкционированное проникновение. Так можно заставить сработать сирену у охраны в кабинете, зажечь тревожную лампу или просто заблокировать двери в нужной части предприятия.

Интеграция с пожарной сигнализацией жизненно необходима. Это позволит автоматически разблокировать все контрольные точки при пожаре. Что существенно упростит эвакуацию работников в критический период.

Несколько слов о проектировании

При разработке проекта СКУД в первую очередь следует учесть накладываемые ограничения на количество карт-пропусков. Количество последних нужно рассчитывать с учетом роста компании, иначе можно оказаться в ситуации, когда количество работников достигнет максимального для системы значения и придется менять ее на более емкую. Оптимальное решение при проектировании – установка модульной системы, которая допускает модернизацию или расширение. При ограниченности бюджета, нелишне будет учесть возможность интеграции СКУД с другими системами, отвечающими за безопасность. О плюсах подобного совмещения было рассказано выше. Четкое тех. задание поможет проектировщикам создать именно такую систему, которая нужна заказчику. А четко составленный проект, в свою очередь, значительно облегчит работу монтажной организации. И лучше, когда проектированием и монтажем занимается одна фирма. Она же может взять и обслуживание в дальнейшем.

Виды и назначение СКУД (Системы контроля и управления доступом)

Системы контроля и управления доступом зачастую встречаются на комплексных сооружениях или в учреждениях, требующих повышенную систему безопасности. СКУД очень удобна, так как проводит контроль и управление доступом автоматически.

При непосредственном выборе системы нужно основываться на степени секретности и важности здания, его площади, а также понять какие требования выдвигаются к устройству (контроль и управление доступом, какого из видов, должны осуществляться на объекте). Существуют как сложные, так и стандартные (простые) автоматизированные системы.

Монтаж СКУД необходимо доверить профессионалам, так как фронт работ требует не только механической установки, но и программирования оборудования. Плюс, раз в год или при поломке, нужно задуматься об обслуживании устройств.

Общие понятия и требования

Система контроля доступа — это не только технические, программные устройства, но и организационные средства благодаря которым регулируется посещаемость сооружения.

Системы контроля доступа имеют определённые требования:

1. Контроль за перемещениями персонала/посетителей и управление входа в помещения.Имеется в виду карта или ключ, которым устройство могло бы идентифицировать личность.
2. Организация охраны предприятия (комплекса).Система контроля и управления доступом, при установке вместе с видеонаблюдением и пожарной сигнализацией, совместно обеспечивает охрану территории. Это позволяет фиксировать несанкционированный вход в помещение, нанесение порчи имущества и т. п. В аварийной ситуации — это даёт возможность беспрепятственно покинуть помещение.
3. Организация табельного учёта (регистрации) рабочего времени.Устройство анализирует время прихода/ухода сотрудников на объект или непосредственное место работы.

Общие положения к назначению

Система контроля доступа состоит из множества сложных элементов и деталей, которые имеют определённые требования. В основном, СКУД состоит из контроллера, идентификаторов, считывателей, а также зон, уровня и точек доступа. В зависимости от степени качества и соответственно количества зависит надёжность охраны сооружения, контроль персонала и функциональность системы в целом.

Элементы системы контроля доступа:

1. Назначение контроллера.Это устройство, которое разрешает или запрещает проход персонала/посетителя, когда тот предъявляет пропуск или вводит PIN-код. Как вариант, оборудование может заблокировать путь с помощью вспомогательных деталей.Контроллеры (сетевые) работают в одной сети, а непосредственный контроль и управление доступом определены под одним (несколькими) компьютерами. Требования к таким компьютерам — это высокая мощность и установка специального программного обеспечения.
2. Назначение идентификаторов.Это специальные опознавательные элементы системы. Другими словами, это карта, электронный ключ, PIN-код, брелок или биометрические данные (сканирование сетчатки, отпечатков и т .п.). Причём каждому идентификатору присваиваются требования к доступу разного уровня. Информация о персонале (сотруднике) предварительно заносится в общую базу данных.
3. Назначение считывателя.Это устройство, которое считывает информацию с идентификатора и передаёт на контроллер.
4. Точка доступа — это объект СКУД, на котором расположен контроллер и считыватель. Иными словами пункт пропуска: проходная, дверь, шлагбаум , турникет, калитка и т. д.
5. Зона доступа — это также объект системы контроля доступа, но разделённая на точки. Эти точки могут находиться по всей территории сооружения. Зоны и точки работают сообща. Они рассчитывают рабочее время и при случае запрещают повторный проход.
6. Уровень доступа — это требования к доступу, в то или иное помещение на индивидуальных правах. То есть одно и то же лицо может проходить в помещения разных классификаций или иметь разрешения на вход только в одно из двух.
7. Программное обеспечение — это элементы системы, которые осуществляют контроль и управление доступом.

Автоматизированная система контроля

Принцип работы

Автоматизированная СКУД в зависимости от требования установщика может иметь несколько принципов работы, что непосредственно влияет на выбор установки той или иной системы. Наиболее простые устройства имеют стандартный набор, который осуществляет контроль и управление доступом, более сложные — включают виды нескольких режимов. В функции более сложных систем входят: запрет на повторное прохождение, одновременный вход в помещение двух или более сотрудников, проход с подтверждением, двойная идентификация, закрытый и открытый режимы.

Различают следующие виды работы систем:

Стандартный.
Схема действий:

• персонал/посетитель подходит к точке доступа, на которой находится контроллер и считыватели;
• вносит/приставляет идентификатор к считывателю;
• контроллер рассматривает (принимает решение) пропустить или отказать в проходе сотруднику, фиксирует время и личность, передаёт на компьютер и сохраняет информацию.

Запрет на повторное прохождение.
Схема применяется для того, чтобы идентификатором нельзя было использовать в другой зоне доступа, если сотрудник не вышел из предыдущей. Здесь есть несколько режимов: строгий (полный запрет), временной (запрет на некоторое время) и мягкий (занесение в журнал факта о нарушении).

Одновременное прохождение на объект двух или более сотрудников.
Схема применяемая к данному типу:

• один из сотрудников подносит/вносит идентификатор контроллеру;
• второй сотрудник подносит/вносит свой идентификатор;
• контроллер рассматривает открыть доступ или нет;
• если контроллер, считывая информацию о степени уровня обнаруживает, что один из сотрудников не имеет разрешения — доступ запрещается.

Проход с подтверждением.
В этом случае один из сотрудников подтверждает вход в помещение второго. Контроль доступа с подтверждением, может проводится идентификатором или специальной кнопкой. Такую функцию поддерживают контроллер «С 2 000-2».

Двойная идентификация.
Например, первый раз применяется идентификатор картой, а второй — паролем. На ввод второго идентификатора может устанавливаться определённый промежуток времени.

Закрытый режим доступа.
Устройство системы, может быть приведено в фазу «запрета прохода в любое помещение» на фиксируемое время или навсегда для определённого сотрудника или всего персонала(команда RS-485).

Открытый режим доступа.Функция означает, что проход через точку открыт без предъявления идентификатора.

Определение видов

Различают три вида системы контроля доступа: автономное, сетевое и беспроводное.

Автономное устройство, как и сетевое, предоставляет проход на объект (возможно несколько), но площадь такого сооружения зачастую мала. Требования к системам такого типа — это чтобы контроллер был автономным, то есть не связан с другими и не контролировался компьютером. Но в то же время устройство должно иметь свою минимальную базу данных.

Точка доступа в таком случае имеет защёлку или электронный замок, а идентификатором зачастую выступает карта. Схема работы устройства имеет минимальные требования: при входе карта, при выходе — датчик движения или специальная кнопка. Это определяется как стандартный тип работы с функциями закрытого и открытого режимов. Автономная система контроля и управления доступом, в сравнении с сетевым аналогом, ниже по стоимости. Также автоматизированная система не требует прокладки большого количества кабелей.

В требования устройства не включают отчётность о рабочем времени, передачи какой-либо информации, а также устройство не управляется дистанционно. Контроль и управление доступом автономного типа рекомендуется приобретать со считывателем, который отдалён от контроллера и имеет резервный источник электропитания.

Схема автономных систем

Сетевые СКУД преимущественно устанавливаются на больших промышленных объектах и других сооружениях, где насчитывается большое количество работников. В таких случаях часто используются турникеты или шлюзы, так как контроль и управление доступом требуется повышенной степени. Нередко используются дистанционные идентификаторы, которые считывают информацию на расстоянии.

Требования к сетевым системам намного больше, чем к автономным. Зачастую такое устройство имеет беспроводную связь или большое количество кабелей, несколько компьютеров и т. д. Контроль и управление доступом в помещения проводится с применением режима двойной идентификации или подтверждением. Сетевое устройство проводит отчётность о времени и нахождении персонала, может управляться дистанционно и предавать различную информацию.

Такие сложные системы имеют несколько типов работы:

• одновременный проход двух или более сотрудников;
• вход в помещение с подтверждением;
• двойная идентификация;
• запрет на повторный проход;
• одновременный вход в помещение двух или более сотрудников;
• проход с подтверждением;
• двойная идентификация;
• закрытый и открытый режимы.

Схема для сетевых систем

Беспроводная система

На текущий момент в России представлена только компания SALTO поставляет беспроводную СКУД. Преимущества данного вида оборудования очевидны: отсутствия проводов при монтаже. Монтаж удобен компаниям, которые не хотят или не могут провести провода к оборудованию, например, гостиничный комплекс с дорогой отделкой помещения. К недостаткам можно отнести возможную потерю канала при передаче данных, но производитель утверждает, что беспроводная сеть работает по отдельному защищенному 128-битным ключом не лицензируемым каналом IEEE 802.15.04, 2,4 Ghz, что гарантирует стабильность системы.

Беспроводная система контроля доступа SALTO WIRELESS позволяет производить контроль за помещением в реальном времени. Комплект оборудования состоит из 4-х компонентов: электронные замки, шлюзы, повторители и программная платформа SALTO. Вся электроника размещена в электронных замках. Они совместимы с большинством стандартов замков мира. Поэтому достаточно просто снять ручки и установить новые замки, которые автоматически становятся не только СКУД, но и точкой доступа для интернета (последнее нововведение).

Системы управления и контроля имеют много спецификаций. Выбор системы зависит не только от типа работы, но и от принципа (автономное или сетевое). Требования к таким устройствами выдвигаются в зависимости от количества персонала, площади сооружения, а также важности объекта. Основными критериями при выборе оборудования являются автономное или сетевое обеспечение. Схема работы, которых значительно отличаются. Автономное СКУД дешевле и проще в установке, а сетевое дороже. Но и возможностей у сетевого устройства больше: составляет отчеты, сохраняет большой объем информации и контролируется компьютером. Для полного обеспечения безопасности СКУД устанавливают с видеонаблюдением и системами пожарной сигнализации.

🔐 СКУД — системы в офисе и дома: эффективный способ обезопасить себя и информацию

На чтение: 4 минуты Нет времени?

Безопасность всегда является одним из ключевых моментов нормального функционирования предприятия, производства или офиса. Защита от краж, ограблений, терактов или похищения важной документации должна работать стабильно и без перебоев. А современные технологии позволяют автоматизировать защитные механизмы и увеличить их эффективность. Так что же такое СКУД — системы контроля и управления доступом? Будем разбираться в этой статье.

СКУД разнообразны и функциональны

Читайте в статье

Система СКУД — что это и как расшифровывается

Расшифровка простая — система контроля и управления доступом. В общем случае система контроля и управления доступом – это набор программных и аппаратных механизмов для контроля доступа на территорию. Так как система реализована с помощью программно-аппаратных решений, то здесь открываются перспективы и для применения дополнительного функционала. Сюда можно отнести учёт времени, регистрацию и ведение посетителей, интеграцию с различными смежными системами — пожарной или охранной сигнализацией, видеонаблюдением, и даже расчётом заработной платы. В общем, возможности системы ограничиваются лишь бюджетом или фантазией.

Автономные и сетевые виды контроля доступа

Все СКУД делятся на две большие категории — автономные и сетевые. Автономная, как можно догадаться, работает только с внутренним комплектом устройств и программного обеспечения, который не имеет централизованного средства управления и мониторинга. Но при этом может присутствовать некий локальный хаб, который связывает устройства системы и передаёт данные между ними.

Простейшая схема автономной СКУД

Автономные СКУД дешевле, имеют довольно простую для эксплуатации и обслуживания конфигурацию, не требуют затрат на кабели и компьютерную технику. Как правило, такой тип систем контроля доступа и учёта рабочего времени выгодней и удобней использовать на небольших объектах — складах или мелких производствах.

Сетевые СКУД — это большие комплексы оборудования, компьютеров, контроллеров и программного обеспечения. Чаще всего их устанавливают для контроля доступа на больших предприятиях, заводах, офисах или производствах. Они актуальны, когда необходимо реализовать сложную иерархическую систему доступа, разграниченную зонами. То есть человек с менее высоким уровнем доступа благодаря системе контроля не сможет попасть в помещения с высоким уровнем. Централизованная структура позволяет сетевым СКУД хранить данные, обрабатывать их, мониторить и анализировать. Также в них проще всего интегрировать и другие системы защиты — противопожарную сигнализацию или видеонаблюдение. Связь между узлами системы может быть реализована разными способами — с помощью кабелей, беспроводных протоколов Wi-Fi или GSM.

Функции автоматизированной системы контроля СКУД

Функционал СКУД весьма велик и практически ничем не ограничен. Можно оперативно встроить новый модуль или реализовать новое правило с помощью программного обеспечения. Рассмотрим основные функции СКУД.

Разграничение и контроль доступа

Первоначальным назначением СКУД являются всё же контроль и структурирование уровней доступа.

В качестве идентификатора может использоваться брелок

Основной тип исполнения этого подхода — использование различных идентификаторов. Ими могу служить магнитные карты, брелоки, метки, прямой ввод кода на клавиатуре, считывание отпечатков пальцев или сетчатки глаза. Система хранит данные о всех сотрудниках или посещающих в общей базе. Каждая запись имеет свой уровень доступа, благодаря которому система может сравнить, может ли человек пройти в ту или иную зону. Компьютер, в случае монтажа сетевой системы СКУД, также собирает статистику посещений и бережно хранит её до последующего использования. В автономных системах решение пропустить человека или нет принимает автономный контроллер. У него есть своя энергонезависимая память, в которую внесены все коды идентификаторов и их права.

Доступ по паролю — один из видов контроля доступа

Непосредственно за обработку информации с идентификатора отвечают считыватели. Это могут быть контактные и бесконтактные варианты. Вся сложность конструкции считывателя зависит от типа идентификатора.

Считыватели устанавливаются непосредственно перед заграждающими устройствами — турникетами, электромеханическими замками, шлагбаумами и шлюзами. Они препятствуют доступу посетителя до тех пор, пока тот с помощью идентификатора не докажет свои права на посещение зоны.

Учёт рабочего времени

Система контроля доступа имеет всё необходимое для реализации учёта рабочего времени. Почему бы это не использовать? Каждый посетитель или сотрудник объекта имеет уникальный идентификатор – система может отследить время активации считывателя при входе и выходе.

Проходя через турникетную систему, сотрудник оставляет метку о времени прихода

Этих данных достаточно для того, чтобы установить и записать в журнал время, проведённое на объекте. А это значит, что сотрудникам уже сложнее будет опоздать или сбежать с работы пораньше, ведь сведения об этом будут тут же сохранены в системе.

Режим системы охраны

Сама СКУД не предполагает встроенных механизмов охраны, она лишь может воспрепятствовать доступу. Зато, имея гибкую платформу, система контроля доступа может быть дополнена охранной системой, которая будет, например, оборудована видеонаблюдением, датчиками проникновения или любыми другими.

Прочие функции

Дополнительного функционала может быть много. Реализовать можно практически всё что угодно. Но чаще всего используются такие возможности:

• информирование о прохождении считывателя с помощью СМС посредством встроенного GSM модуля. Такой подход можно встретить, например, в школах;
• для предприятий, имеющих множество филиалов, можно реализовать удалённое управление СКУД с помощью сети интернет.

Технические средства для управления движением персонала и посетителей

Мы уже немного рассказывали о технических частях СКУД. Теперь можно разобраться с ними подробнее и рассмотреть их возможности и характеристики.

Электронные и биометрические идентификаторы пользователя

Самым распространённым подходом к организации идентификации были и остаются пластиковые карты контроля доступа.

Вот такие метки могут использоваться в качестве идентификаторов

Они могут использовать различные методики считывания данных: штрих-код, магнитную ленту или интеллектуальную систему. Также многие компании используют электронные таблетки — миниатюрные микросхемы, облачённые в металлический корпус. Это Touch Memory, или контактная память.

Простейшая карта контроля доступа с чипом

Простейший вариант контактной памяти вы, возможно, используете ежедневно — это ключ от домофона, с помощью которого можно пройти в свой подъезд.

Очевидная уязвимость таких идентификаторов — возможность кражи, утери или клонирования. Более надёжный способ идентификации определённого человека — биометрический контроль доступа.

Сетчатка глаза является уникальной особенностью каждого человека

В отличие от электронных физических идентификаторов здесь считываются уникальные особенности самого человека. Самые распространённые — сканер отпечатков пальцев или сетчатки глаза. Это статические методы, которые используют неизменяемые характеристики человека.

Отпечатки человека также не могут быть у двух разных людей

Более сложные системы используют динамический тип идентификации, когда учитываются поведенческие и изменяемые характеристики человека — подпись, речь, свойства набора с клавиатуры.

Электронные идентификаторы просты в монтаже и стоят недорого, в отличие от более надёжных биометрических типов.

Считыватели

Считыватели, или ридеры, предназначены для чтения данных с идентификаторов с дальнейшей передачей информации контроллеру.

Считыватели имеют много разных реализаций

Его тип зависит от выбранного метода идентификации. Самый простой пример считывателя — домофон, на котором есть посадочная зона для ключа, которая и является считывателем. В более сложных механизмах используются магнитные считыватели, сканеры отпечатков пальцев и сканеры сетчатки.

Контроллеры

По сути контроллер является главным звеном, решающим, пропускать посетителя в зону или нет.

Контроллер — полностью электронное устройство с собственной памятью и зачастую автономным питанием

Это отдельный электронный блок, который может быть использован отдельно либо интегрироваться в одно из исполнительных устройств. Контроллеры управляют открытием и закрытием замков, обработкой сигналов от считывателей, сверку кодов идентификаторов с имеющимися в базе. Контроллеры могут быть автономными или входить в состав СКУД.

Исполнительные устройства — замки, турникеты, шлюзовые кабины

Самый простой тип исполнительного устройства выражается в обыкновенных электронных замках.

Турникеты постепенно осовремениваются и совершенствуются

Открытие может происходить удаленно с поста или на более близких дистанциях с помощью специального ключа. Также вместе с такими замками могут быть использованы магнитные карты или контактная память.

Шлюзовые кабины обычно используются для интеграции входных групп в здание

Турникеты тоже являются исполнительным устройством. Они могут быть поясными или полноразмерными. Механизм турникета реализован таким образом, чтобы через него мог пройти всего один идентификатор за раз. Шлюзовые камеры в основном применяются на объектах с повышенным уровнем секретности и безопасности. А ворота и шлагбаумы — для организации контролируемого проезда автомобилей.

Программное обеспечение СКУД

Реализаций программных комплексов систем контроля доступа много. В основном компании, занимающиеся разработкой СКУД, предоставляют готовые комплекты оборудования и написанного под него программного обеспечения.

Пример работы программы СКУД

В общем, на СКУД и вовсе не может быть использовано какое-либо программное обеспечение. Оно нужно лишь для более удобного контроля, сбора информации, аналитики и прочих удалённых возможностей.

Особенности СКУД для крупных корпораций

Крупные компании с большим количеством филиалов по всей стране используют сетевой тип СКУД. Для таких предприятий создаётся специализированное отказоустойчивое программное обеспечение.

Большие предприятия нуждаются в больших системах

Естественно, что и оборудование должно соответствовать критериям повышенной безопасности и надёжности. Управление и мониторинг производятся удалённо с головного офиса компании.

Особенности СКУД для небольших офисов, гостиниц и магазинов

На небольших предприятиях предполагается установка как сетевых, так и автономных систем контроля доступа. В большинстве случаев для таких объектов требуется лишь обеспечить вход и выход. Поэтому чаще всего подходит простая и недорогая автономная система контроля доступа в офис.

Особенности СКУД для школ

В школах обычно используются наиболее простые решения, то есть автономные.

Автономные системы гораздо проще и могут использоваться даже в частных домах

Помимо этого, здесь предполагается присутствие человека, так как ребёнок может потерять свой идентификатор или оставить его дома. Поэтому пропустить школьника в здание нужно будет в любом случае.
