Источник бесперебойного питания для пожарной сигнализации

Какие должны быть блоки питания (ИБП) в охранных системах

Если рассматривать элементы охранной сигнализации по степени важности, на первом месте будет находиться система электропитания. Блок питания охранно-пожарной сигнализации (ОПС) должен отвечать самым строгим требованиям, поскольку от его надёжности зависит безопасность любого объекта. Источник питания должен выдавать постоянное напряжение, используемое для питания охранных и пожарных датчиков. Сила тока должна обеспечивать электроэнергией, требуемое количество внешних устройств.

Конструкция блоков питания для сигнализации

В устаревших системах могут использоваться трансформаторные, блоки питания, но новые разработки систем пожарной и охранной безопасности имеют встроенные импульсные блоки.

Трансформаторный источник питания состоит из следующих элементов:

  • Сетевого дроссельного фильтра
  • Силового трансформатора
  • Выпрямителя
  • Стабилизатора

В этом источнике питания напряжение сети понижается на трансформаторе, выпрямляется и стабилизируется. Поскольку системы любой сигнализации подразумевают десятки датчиков, требуемый источник питания трансформаторного типа будет иметь большой вес и габариты.

Все блоки питания с высокочастотным преобразованием (ИБП) работают по одному принципу и отличаются лишь некоторыми схемотехническими решениями.

  1. В этих блоках осуществляется прямое выпрямление сетевого напряжения диодным мостом.
  2. Затем полученное напряжение преобразуется в импульсное с частотой порядка 20 кГц.
  3. Оно трансформируется до требуемой величины и снова выпрямляется уже мощным низковольтным выпрямителем. Так на выходе источника питания получается требуемое напряжение.

В блоках питания с преобразованием сетевого напряжения нет больших трансформаторов, они компактны и обычно смонтированы непосредственно в корпусе прибора охранной сигнализации. ИБП обладают высоким коэффициентом стабилизации, который не зависит от нагрузки и колебаний напряжения в сети. Этим обусловлено широкое применение таких источников в системах пожарного контроля и охранной безопасности. Они обладают небольшим весом, имеют высокий КПД и стоят дешевле трансформаторных.

К недостаткам импульсных источников питания можно отнести достаточно дорогую элементную базу и возникновение импульсных помех при работе.

Бесперебойное питание в системах сигнализации

При выборе источника питания для ОПС следует обращать внимание на следующие технические характеристики:

  • Напряжение на выходе блока
  • Максимальный ток
  • Диапазон рабочих температур
  • Средняя наработка на отказ

Практически все системы сигнализации работают от напряжения 12 В, поэтому блоки питания обычно выдают от 13 до 14 вольт. Только некоторые охранные системы используют напряжение 24 В.

Требуемый ток блока питания, зависит от количества датчиков, в паспортах на которые указан потребляемый ток. Обычно для ОПС выбирают источники питания с током 1,5-3,0 ампера.

В процессе пуско-наладочных работ могут возникать короткие замыкания на шлейфах и источник питания должен быть оборудован схемой защиты от КЗ. Диапазон рабочих температур и относительная влажность должны соответствовать условиям работы сигнализации. Поскольку такая система должна работать непрерывно и длительно, наработка на отказ у источника питания должна составлять около 40 000 часов.

Кроме подачи напряжения, блок должен обеспечивать бесперебойное питание сигнализации. Этот очень важный момент всегда предусматривается при проектировании всех систем безопасности. Сигнализация должна работать и при пропадании сетевого напряжения, поэтому все блоки питания оборудованы встроенным мощным аккумулятором и электронной схемой, обеспечивающей практически мгновенное переключение на резервное питание при аварии сети.

При выборе бесперебойного источника питания необходимо обратить внимание на следующие параметры:

  • Ёмкость аккумулятора
  • Время переключения

От ёмкости встроенного аккумулятора будет зависеть продолжительность работы любой сигнализации в аварийном режиме. Время переключения измеряется в миллисекундах и должно быть минимальным. Можно уточнить время необходимое для заряда аккумулятора. Блок должен иметь индикацию пропадания сетевого напряжения и переход на резервное питание, а так же индикацию разряда аккумулятора.

Читать еще:  Правила монтажа охранно пожарной сигнализации

Современный источник бесперебойного питания для охранной сигнализации, при пропадании сетевого напряжения, должен обеспечивать работоспособность системы на срок не менее нескольких часов. На некоторых объектах, для обеспечения безопасности используются отдельные блоки аккумуляторов большой мощности.

Некоторые модели бесперебойных источников питания

Российские производители выпускают большое количество различных модификаций источников бесперебойного питания, которые хорошо зарекомендовали себя в системах безопасности.

  • Выходное напряжение – 13,4-13,8 В
  • Выходной ток – 2,0 А
  • Аккумулятор – 12 В, 7,0 А/час
  • Сетевое напряжение – 165-242 В
  • Требуемая рабочая температура +5 — + 50 0 С
  • Ориентировочная сцена – 1050 рублей

Этот бесперебойный источник питания предназначен для работы в условиях отапливаемых помещений и не устанавливается в зонах действия отрицательных температур.

Скат 1200 Д

  • Выходное напряжение – 12,9-13,9
  • Выходной ток – 4,0 А
  • Напряжение сети – 170-245 В
  • Потребляемая мощность не более 35 W

Источник питания допускает подключение дополнительных аккумуляторных блоков с целью увеличения времени аварийной работы.

  • Выходное напряжение – 13-14 В
  • Выходной ток – 4,5 А
  • Аккумулятор – 12 В, 12 А/час
  • Потребляемая мощность – 95 W
  • Интервал температур от – 10 до + 40 0 С
  • Цена – 3600 рублей

Все источники питания с встроенными аккумуляторами предназначены для беспрерывной работы в течение продолжительного времени. При проведении профилактических работ следует обращать особое внимание на аккумулятор и своевременно выполнять его замену.

Установка видеонаблюдения является отличным способом защиты имущества от не желаемого проникновения и взлома. Основное внимание людей при подборе .

Не так давно системы охранной и пожарной сигнализации устанавливались разными ведомствами, работали с узкоспециализированными датчиками и каждая .

Современная система видеонаблюдения состоит из нескольких основных элементов, которые объединены в единый комплекс с помощью монтажных проводов и .

Пока комментариев нет. Напишите первый комментарий.

Источники питания для ОПС Этра-спецавтоматика Магнито-Контакт ВЭРС Риэлта no name Сибирский Арсенал Аргус-Спектр Сигма-ИС Арсенал Honeywell AccordTec К-Инженеринг Полисервис Болид Рубеж Бастион

Найдено в категориях:

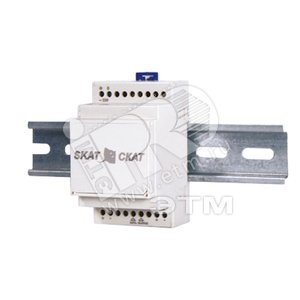

Источник бесперебойного питания 12В 1А под АКБ 1.2 А/ч под DIN рейку SKAT -12-10-DIN (SKAT-12-1, 0-DIN)

  • Код товара 750217
  • Артикул 583
  • Производитель Бастион

Сделано
в России

Источник питания резервированный ИВЭПР 12/5 2х7 (К1) (ИВЭПР 12/5 2х7 (К1))

  • Код товара 4395065
  • Артикул Rbz-052485
  • Производитель Рубеж/ИВЭПР

Сделано
в России

С этим покупают Посмотреть

Источник питания резервированный ИВЭПР 12/2 2х12 БР (2к К2) (ИВЭПР12/22х12БР-2кК2)

  • Код товара 939656
  • Артикул Rbz-052432
  • Производитель Рубеж/ИВЭПР

Сделано
в России

С этим покупают Посмотреть

Источник питания резервированный ИВЭПР 12/2 2х12 БР (2к К2) (ИВЭПР12/22х12БР-2кК2)

  • Код товара 939656
  • Артикул Rbz-052432
  • Производитель Рубеж/ИВЭПР

Сделано
в России

С этим покупают Посмотреть

Источник питания Моллюск 12/1.5 12В 1.5А (Моллюск 12/1,5)

  • Код товара 4568689
  • Артикул 868
  • Производитель Бастион

Сделано
в России

С этим покупают Посмотреть

Источник питания резервированный ИВЭПР 12/3,5 2х7 (К1) (ИВЭПР12/3,52х7-снят)

  • Код товара 5070185
  • Артикул Rbz-052463
  • Производитель Рубеж/ИВЭПР

Сделано
в России

С этим покупают Посмотреть

Источник питания резервированный ИВЭПР 12/3,5 2х7 (К1) (ИВЭПР12/3,52х7-снят)

  • Код товара 5070185
  • Артикул Rbz-052463
  • Производитель Рубеж/ИВЭПР

Сделано
в России

С этим покупают Посмотреть

Источник питания резервированный ИВЭПР 12/2 2х7 (ИВЭПР12/22х7-2кК1снят)

  • Код товара 111425
  • Артикул Rbz-052435
  • Производитель Рубеж/ИВЭПР

Сделано
в России

С этим покупают Посмотреть

Источник питания резервированный ИВЭПР 24/5 2х12 -Р БР (К2) (ИВЭПР24/52х12-РБР-К2)

  • Код товара 8608121
  • Артикул Rbz-052573
  • Производитель Рубеж/ИВЭПР
Читать еще:  Охранно пожарная сигнализация оборудование

Сделано
в России

Светильник аварийного освещения 30 светодиодов 1200мАч (Skat LT-301200-LED-Li-Ion)

  • Код товара 2969121
  • Артикул 2452
  • Производитель Бастион

Сделано
в России

Реле контроля температуры CRT-02 от СООО Евроавтоматика ФиФ

Цифровой регулятор температуры CRT-02 предназначен для контроля и поддержания заданной температуры или диапазона температур воздуха в жилых и производственных помещениях, различного рода жидкостях в технологических процессах

Аккумуляторные батареи DELTA DT для слаботочных систем, не требующих большого напряжения

Производятся по технологии AGM, с использованием электролита, абсорбированного в стекловолоконном сепараторе. Корпус изделий выполнен из высокопрочного черного пластика

ИБП для сигнализации в Москве — назначение и устройство

Какой купить ИБП для сигнализации в Москве? Существует множество способов классификации таких систем, основное назначение которых — это охранительные и противопожарные функции. Задачи противопожарной автоматики следующие: получать сигналы, обрабатывать их и, в случае возгорания или его угрозы, передать на пульт охраны сигнал тревоги. В комплекс входят датчики, кабели электропитания и передачи информации, оборудование, собирающее данные и источники тока. Необходимость охраны объектов очевидна. Проникновение посторонних лиц опасно как для объекта, так и для нарушителя: дети на стройке или подстанции, преступник на оружейном складе или в магазине, туристы на военном полигоне — все подобные случаи должны быть исключены.

ИБП для сигнализации является важнейшим звеном. Самая совершенная схема становится беспомощной при отсутствии электричества. Можно поставить высокие заборы и натянуть колючую проволоку, но это не снижает важности установки электронных помощников. Как и пожарная, охранная автоматика состоит из датчиков, проводов, пультов управления и блоков питания. Пожарно-охранные подсистемы могут быть интегрированы с телемеханикой, способной не просто давать сигнал и отображать состояние, но и самостоятельно совершать определенные действия. Например автоматическое запирание дверей, включение пожаротушения и т.д.

При выборе устройств для пожарно-охранных систем следует иметь в виду то, что они довольно чувствительны к перепадам в сети, поэтому очень желательно, чтобы была стабилизация напряжения. Таким требованиям отвечают линейно-интерактивные UPS. Инверторы двойного преобразования тоже подходят, но они дороже, их можно использовать для наиболее чувствительной аппаратной составляющей — видеорегистраторов, серверов и т.д.

Затрудняетесь с выбором, позвоните нам по бесплатному номеру телефона 8 (800) 200-00-27 и менеджеры нашего интернет магазина Вам посоветуют и проконсультируют по интересующим вопросам, рассчитают стоимость доставки до нужного Вам города

Источники бесперебойного питания

Блоки питания ББП-20 предназначены для обеспечения бесперебойного питания систем охранно-пожарной сигнализации, мини-АТС, радиостанций малой мощности, электромагнитных и электромеханических замков и других потребителей напряжением.
Технические характеристики ББП-20:

  • Напряжение на выходе — от 13.4 до 13.8 V DC
  • Номинальный ток нагрузки — 2.0 А
  • Максимальный ток на выходе — 1.2 А
  • Максимальная емкость аккумулятора — 7.0 A/h
  • Напряжение на входе — AC 220V
  • Индикатор наличия / отсутствия сети AC 220V — Зеленый / Красный
  • Индикатор наличия / отсутствия напряжения на выходе — Зеленый / Красный
  • Габариты — 240/165/80 мм

РИП-12 (исп. 03) — резервный источник питания с микропроцессорным управлением, защита от перезаряда.
РИП-12 (исп. 03) — предназначены для группового питания извещателей и приборов охранно-пожарной сигнализации, а также систем контроля доступа и автоматики.

СКАТ-2400М — блок бесперебойного питания для систем видеонаблюдения, ОПС, СКУД. 24В, 1,3А, (до 2А), корпус под 2 шт. АКБ 4Ач.

СКАТ-1200М — блок резервного питания. 12В, 2А, (до 3А), корпус под АКБ 7-12Ач.

Источник питания ББП-5А позволяет обеспечивать высококачественное электропитание нагрузки, как от сети переменного тока, так и от аккумуляторной батареи, выдавая на выходе напряжение в 12В и силу тока в 5А.

РИП-12 (исп. 02) — резервный источник питания с микропроцессорным управлением, защита от перезаряда, 12В, 3А (10 мин-4А, 2мин-8А), под 17А/ч.

СКАТ-1200И7 — источник бесперебойного питания. 12В, 4,5А, (до 7А), ШИМ-стабилизатор, корпус под АКБ 7-12Ач.

СКАТ-2400И7 — блок резервного питания. 24В, 4,5А, (до 6А), ШИМ-стабилизатор, корпус под 2 шт. АКБ 7-12Ач.

СКАТ-2400 — блок резервного питания. 24В, 3А, (до 2А), корпус под 2 шт. АКБ 7-12Ач.

ИБП для пожарно-охранной сигнализации полный ассортимент

Содержание:

Проблемы с обеспечением бесперебойной работы охранно – пожарной сигнализации поможет решить ИБП.

Принцип работы ИБП.

Видео обзор работы источника бесперебойного питания представлен ниже.

Почему использование источников бесперебойного питания для систем сигнализаций так важно?

1. Проблемы с обеспечением бесперебойной работы охранно – пожарной сигнализации поможет решить ИБП.

Система безопасности любого объекта, независимо от назначения: охранная сигнализация, системы видеонаблюдения, системы контроля доступа, должны работать без сбоев, постоянно и не зависеть от внешнего электрического питания. Организацию качественного и бесперебойного питания систем безопасности могут обеспечить источники бесперебойного питания, как вторичного низковольтного питания, так и первичного источника питания на 220 Вольт переменного напряжения.

Более подробную информацию о источниках бесперебойного питания вы можете найти здесь

2. Проблемы с обеспечением бесперебойной работы охранно – пожарной сигнализации поможет решить ИБП.

Принцип работы вторичных источников бесперебойного питания прост, к примеру, для ИБП на 12 Вольт постоянного тока, принцип работы выглядит следующим образом:

220 Вольт входного напряжения понижается до

18, выпрямляется и стабилизируется до 14 Вольт, это напряжение заряжает аккумуляторы и питает нагрузку. При пропадании внешнего питания источник переходит на работу от аккумуляторов, время работы зависит от ёмкости батареи и нагрузки.

Часто возникает необходимость в использовании первичных источников бесперебойного питания 220 Вольт переменного напряжения. Эти источники отличаются от первичных тем, что в схему добавляются генераторы частоты и повышающие трансформаторы. При пропадании входного питания, запускается процесс преобразования напряжения постоянного тока от аккумулятора в напряжение переменного тока, и повышения его с помощью трансформатора до необходимых 220 Вольт. Время автономной работы ограничивается ёмкостью АКБ и нагрузкой подключённой к ИБП.

3. Проблемы с обеспечением бесперебойной работы охранно – пожарной сигнализации поможет решить ИБП.

4. Почему использование источников бесперебойного питания для систем сигнализаций так важно?

К примеру, в системах видеонаблюдения слабым местом являются видеокамеры, которые очень требовательны к электропитанию, так как они очень чувствительны к перепадам и броскам электрического напряжения. Современные системы видеонаблюдения используют жёсткие диски, для хранения архивной информации, которую можно потерять, не используя источники бесперебойного питания. Так же необходимо учесть, что кражи, взломы зачастую происходят при преднамеренном отключении внешнего питания.

Очень важна бесперебойная работа систем охранной и охранно — пожарной сигнализации. Так как охраняемый объект становится доступным для злоумышленников, в случае временного пропадания внешнего питания.

Источники бесперебойного питания обеспечат не только бесперебойную работу вашему оборудованию, но и обеспечат защиту от коротких замыканий и перегрузок сети др.

Наш магазин предлагает широкий выбор моделей ИБП. Наши специалисты помогут вам правильно подобрать ИБП, рассчитать мощность его и время автономной работы.

Консультацию по всем вопросам вы можете получить, связавшись с нашим сервисным центром по телефону +7 (495) 978-91-35
