Инфракрасные прожектора для камер видеонаблюдения

Инфракрасный прожектор для видеонаблюдения

При организации круглосуточного видеонаблюдения зачастую используются камеры, способные воспринимать визуальную информацию в инфракрасном спектре. Данное оборудование позволяет получить качественное изображение, записать происходящее без необходимости организации видимого освещения, делает видеонаблюдение менее заметным.

К сожалению, не все встроенные модули имеют нужные эксплуатационные характеристики. Именно поэтому многие пользователи устанавливают внешние модули с инфракрасным излучением. Они именуются ИК-прожекторами.

Принцип действия такого оборудования

Каждый реализуемый на рынке инфракрасный прожектор работает в невидимом для глаза человека спектре. Это излучение имеет длину волн 700-900 нанометров.

Стоит отметить, что камера видеонаблюдения спокойно снимает происходящее при этом освещении. Она способна передавать на экран монитора качественную картинку даже в условиях полнейшей темноты.

Злоумышленник, который не знает о наличии камер и инфракрасного излучения, не догадывается о том, что его снимают. Такая особенность является весьма важным фактором в функционировании эффективной охранной системы. Человек, наблюдающий за происходящим на экране монитора, сразу же обнаружит преступника. Охранник незамедлительно вызовет полицию, которая обезвредит злоумышленника.

Достоинства инфракрасных прожекторов

В настоящее время на рынке предлагается оборудование, созданное на базе световых диодов. Оно имеет ряд преимуществ перед устаревшими моделями, основными элементами которых являются классические лампы. Достоинства:

  • Надежность использования.
  • Длительный срок эксплуатации.
  • Безопасность.
  • Высокие экологические показатели.
  • Экономичность.

Светодиодные инфракрасные прожекторы потребляют небольшое количество электрической энергии. Это дает возможность существенно снизить расходы, связанные с эксплуатацией оборудования. Ориентировочный срок работы ИК-прожекторов составляет порядка 100 тысяч часов. Потребность в замене оборудования может возникнуть только через 20-30 лет. Срок зависит от условий эксплуатации и времени устройства в сутки.

Световые диоды неприхотливы в обслуживании, не боятся случайных механических воздействий. Они располагаются в специальном защитном корпусе, который полностью герметичен. Внутрь него не попадет влага и пыль.

Старые прожекторы на лампах наносят вред организму человека. Излучение, создаваемое световыми диодами, полностью безопасно и безвредно. Рабочая температура диода составляет порядка восьмидесяти градусов Цельсия (не более). Это значительно увеличивает пожарную безопасность ИК-прожекторов.

Характеристики оборудования

Чаще всего при покупке определенной модели инфракрасного прожектора потребители ориентируются на стоимость, забывают о различных важных характеристиках. Такая ошибка практически всегда приводит к снижению качества картинки и последующим финансовым затратам.

Все современные модели различаются по четырем ключевым свойствам – длине волны, максимально возможной дальности, углу свечения и энергетической эффективности. Длина волн в этих приборах варьируется в пределах от 700-900 нанометров. Чем ниже этот параметр, тем более четкой будет получаемая картинка.

Параметры расстояния играют не менее весомую роль. От данного показателя зависит максимальная дистанция, на которой устройство сможет распознать человека или образ постороннего предмета.

От угла подсветки зависит качество изображения. У современных устройств практически полностью отсутствуют «слепые зоны». Угол освещения должен быть значительно больше, чем угол обзора самой камеры. В данном случае отраженный от инфракрасного прожектора свет попадет на специальный детектор, установленный в камере.

Параметры питания также весьма важны. От них зависит способ установки оборудования и необходимость использования преобразователей. Существует много моделей инфракрасных прожекторов, которые способны питаться от сетей 12 или 220 вольт.

Разновидности инфракрасных прожекторов и главные производители оборудования

Практически каждая компания, которая занимается производством камер для видеонаблюдения, реализует на рынке большое количество моделей инфракрасных прожекторов. Стоит заметить, что такие устройства взаимозаменяемы – допускается совместная установка прожекторов и камер от различных производителей.

Несмотря на большое многообразие моделей, существуют типовые инфракрасные прожекторы. Они могут быть ближнего, среднего и дальнего действия. Подбирается устройство с учетом рельефа участка и зоны, которую будет покрывать видеокамера.

Прожекторы с ближним действием имеют небольшую дальность освещения. Она составляет порядка десяти метров. У этих устройств широкий угол обзора. Монтируются ИК-прожекторы с ближним действием на офисных сооружениях, банковских учреждений и иных административных сооружениях, где нужно вести ночное наблюдение без классических осветительных приборов.

Прожекторы, имеющие средние показатели мощности, весьма популярны при организации видеонаблюдения в складских помещениях или на открытой местности. Устройства отличаются широким углом обзора (порядка 120 градусов). Максимально возможная дальность может достигать 80 метров. Установив это оборудование, вы существенно сэкономите на обслуживании комплексов видеонаблюдения.

Инфракрасные прожекторы с дальним действием имеют специфическую форму инфракрасного пучка света. Здесь луч представлен в виде пирамиды с узким направлением. Максимальная дальность действия оборудования может достигать трехсот метров. Такие устройства устанавливаются на дорогах, где фиксируются нарушения правил дорожного движения. Дальнобойные прожекторы не применяются в повседневной сфере деятельности человека.

Множество компаний-изготовителей реализуют ИК-прожекторы. Основными из них являются:

Оборудование имеет приемлемую стоимость и хорошие технические характеристики. Установить инфракрасный прожектор весьма просто, с процедурой справится человек без опыта. Такая особенность позволит существенно сэкономить на услугах специалистов.

Инфракрасный прожектор своими руками

Инфракрасные прожекторы – это своеобразные инфракрасные фонари высокой мощности, в конструкции которых предусмотрено множество световых диодов. Не обязательно приобретать прибор в магазине, сделать его можно своими руками.

  • Первоначально требуется подобрать корпус. Это может быть какая-либо коробка или иная пластиковая тара.
  • На корпус наносятся отметки под определенное количество светодиодов, к примеру, их может быть по 8-10 в каждом ряду. Отметки обязаны располагаться на одинаковом расстоянии друг от друга, достаточно 5 миллиметров.
  • Далее с использованием дрели или шуруповерта со сверлом в местах ранее нанесенных отметок делаются отверстия. В них в последующем будут вставляться световые диоды.
  • С другой стороны короба рекомендуется продумать способ фиксации. Если планируется использование фотоаппарата или любительской камеры, достаточно одного отверстия. Через него будет вставлен болт, который в последующем затягивается гайкой.
  • Для установки светодиодов необходима макетная плата. Она обрезается ножницами до требуемых для монтажа размеров.
  • Теперь в макетной плате нужно разместить инфракрасные световые диоды. Катоды и аноды должны располагаться в ряд, а диоды – попадать в предварительно просверленные отверстия на корпусе.
  • Ножки световых диодов необходимо согнуть в одну линию. В последующем каждый ряд будет спаиваться в отдельности.
  • С использованием паяльника, который имеет тонкое жало и мощность порядка 60 ватт, нужно соединить дорожки ножек на одной линии.
  • Далее с помощью черного силового кабеля соединяются дорожки на анодах.
  • К катодам в обязательном порядке припаивается по резистору. Их сопротивление должно быть на уровне 220 Ом. Перемычки, которые имеются на резисторе, нужно соединить в единое целое. Именно к ним припаивается красный силовой провод.
  • С противоположной стороны красного и черного провода присоединяется аккумуляторная батарейка, обеспечивающая конструкцию питанием.
  • На заключительном этапе необходимо собрать импровизированный корпус. Все, любительский ИК-прожектор готов к использованию.

Смотрим видео мощный автономный прожектор своими руками.

Помимо вышеописанных действий, рекомендуется подключить специальный регулятор, позволяющий отключать подачу питания к световым диодам. Несмотря на то, что у светодиодов минимальный расход электрической энергии, нецелесообразно попусту тратить питание в светлое время суток. Дополнительно можно закрыть диоды защитным стеклом. Это исключит вероятность загрязнения собранной конструкции пылью и мусором.

Читать еще:  Видеорегистратор высокого разрешения

Зачем нужны ик прожекторы для видеонаблюдения?

Опубликовано Артём в 12.07.2019 12.07.2019

Система видеонаблюдения современного предприятия не может быть полноценной без мониторинга прилегающей территории. Съемка в ночное время может значительно уменьшить опасность вандализма, число краж и проникновений.

ИК прожекторы для видеонаблюдения гарантируют равномерную засветку территории, позволяют сэкономить средства на покупки камер с мощной подсветкой. Такое устройство для применения в бытовых целях — можно собрать самостоятельно.

Принцип действия ИК прожекторов

Механика работы и идея применения ИК лампы для видеонаблюдения достаточно проста. В ночное время, при низком уровне естественного освещения — камера не может формировать изображения, поскольку элементы сенсора просто не изменяют своих характеристик.

Вариант организации постоянного фона видимого спектра — достаточно дорог. Он потребует применения мощных прожекторов, повлечет за собой расходы на закупку оборудования, включит стоимость постоянного обслуживания в виде замены сгоревших ламп или светодиодных ячеек.

Картинка изображения камеры видеонаблюдения с ИК-подсветкой

Не стоит забывать и о расходах на оплату электроэнергии.

Инфракрасная подсветка для видеонаблюдения использует свойства светочувствительного сенсора камеры. Данный элемент способен фиксировать не только волны видимой части спектра, но и захватывать ИК диапазон.

В результате можно получить достаточно четкую и контрастную картину по засвечиваемой площади. Но есть несколько особенностей, которыми характеризуется ИК подсветка для камеры видеонаблюдения.

  1. Мощность светодиодов недостаточна для расширения площади наблюдения.
  2. Установка более мощной подсветки может повлечь за собой необходимость оборудовать камеру дорогими блоками питания, усиления линий передачи мощности, что повлечет за собой удорожание технического решения.

Из-за перечисленных выше сложностей, среднестатистическая камера, в оснащение которой входят ИК светодиоды для видеонаблюдения — может формировать изображение объектов, отстоящих на 10-20 метров, а также обеспечивать обзор ограниченной площади.

Иначе выглядит ситуация с применением внешних источников засветки. Инфракрасный прожектор представляет собой большое количество светодиодов, оптимально использующих мощность источника питания.

Устройство ИК-прожектора для камеры видеонаблюдения

Такое устройство способно засвечивать большую площадь без значительных трат энергии. При этом инфракрасный прожектор для видеонаблюдения своими руками может строиться на двух базовых механиках:

  • с постоянной подачей напряжения на светодиоды. Такое решение отличается потреблением энергии, которое линейно растет в зависимости от числа установленных излучателей. Кроме этого, срок работы полупроводниковых элементов ограничен, необходимо организовывать отвод тепла;
  • схемы с импульсным питанием гораздо практичнее. Они несколько сложнее в аппаратной реализации, но легко настраиваются. Установив ИК светодиоды для видеонаблюдения своими руками и отрегулировав схему до получения качественной картинки с камеры — легко добиться снижения потребления энергии, малого выделения тепла. Срок жизни полупроводниковых элементов также значительно возрастает.

При этом общая механика применения самодельного устройства — аналогично той, которую имеет инфракрасная подсветка для камер видеонаблюдения. Отдельно стоящий прожектор обеспечивает равномерную засветку большой площади мониторинга, гарантирует опознавание объектов на значительном расстоянии, предлагает оптимизацию энергопотребления и стоимости системы в целом.

Как сделать ИК подсветку для видеонаблюдения своими руками

Простейшая схема, по которой строится ИК подсветка для камеры видеонаблюдения своими руками, выглядит как линейная структура, где параллельно соединяются:

  1. последовательно включенные диоды, число которых подбирается в соответствии с напряжением источника питания;
  2. последовательно подключенными резисторами, работающими в роли ограничителя тока, номинал элементов выбирается в соответствии с характеристиками применяемых полупроводниковых светоизлучателей.

Чтобы нарастить мощность прожектора — параллельно соединяют нужное количество элементарных линеек из диодов и резистора. После этого всю структуру подключают к аккумулятору или блоку преобразования напряжения.

Электронная схема ИК-подсветки камеры видеонаблюдения для изготовления своими руками

Данная схема реализует принцип постоянного питания. Такая ИК подсветка для камеры видеонаблюдения надежна, однако при росте мощности возникают проблемы с перегревом заключенной в корпус структуры, а также — удорожается нужный источник напряжения. Гораздо привлекательнее выглядит схема с импульсным управлением диодами.

Схема на интегральном таймере NE555

Схема импульсного питания диодов отличается не только сниженными показателями потребления, а значит и высоким КПД, но и является лучшим решением для питания системы от аккумуляторов.

Такая ИК подсветка для камеры своими руками работает по следующей механике:

  • основа схемы — автоматический генератор импульсов, собранный на элементе NE555;
  • несущая частота задается при помощи цепочки резисторов, для удобства регулировки один из них — переменный;
  • мощность на диоды передается транзисторным ключом;
  • для ограничения тока нагрузки в пару с каждым диодом включается резистор.

Настраивать схему очень просто. При подаче питания автогенератор формирует импульсы, мощность которых увеличивается транзисторным ключом.

Электронная схема ИК-прожектора для видеонаблюдения на интегральном таймере Ne555

Вся настройка сводится к изменению сопротивления переменного резистора для подбора такой частоты, чтобы картинка с камеры не мерцала, не мигала.

Преимущества использования ИК прожекторов

Кроме уже упомянутой возможности расширения площади ночной съемки, отдельно стоящие ИК прожектора позволяют:

  1. незначительно увеличить потребление существующей системы или оптимизировать показатели разрабатываемой;
  2. снизить общие расходы на оборудование;
  3. минимизировать вмешательство в существующие сети подвода энергии;
  4. обеспечить качественную и равномерную засветку большой площади;
  5. улучшить детализацию наблюдаемых объектов на большом расстоянии;
  6. увеличить максимальную дальность детектирования движения.

Среднестатистический индивидуум, желающий получить дешевое и надежное решение для ночного видеонаблюдения — может легко воспользоваться парой из самодельного ИК прожектора и недорогой камеры черно-белой съемки.

Заключение

Самодельный ИК прожектор — простое и надежное решение. Как реализующий механику постоянного, так и импульсного питания, он строится на распространенных, недорогих элементах, удобно настраивается и регулируется.

Такое устройство позволит легко решить вопрос ночной съемки для частного пользователя, способно уменьшить затраты ресурсов и времени при организации масштабной структуры видеонаблюдения. Даже при небольших навыках работы с паяльником — собрать ИК прожектор своими руками сможет практически каждый.

Видео: ИК-прожекторы для ночного видеонаблюдения, что это, зачем и как работает

Что нужно знать перед покупкой инфракрасного прожектора?

Одним из популярных решений для круглосуточного видеонаблюдения являются видеокамеры, которые воспринимают визуальную информацию в инфракрасном диапазоне, что позволяет:

  • Получать более качественную картинку;
  • Записывать происходящее без применения видимого света;
  • Делать камеры менее заметными.

Большинство современных устройств имеют собственный источник инфракрасного излучения, с помощью которого и получают качественную картинку. К сожалению, не всегда встроенные модули обладают необходимыми эксплуатационными характеристиками, поэтому пользователи вынуждены использовать внешние модули ИК-света, которые также известны как инфракрасный прожектор.

Принцип работы с подсветкой

Многих пользователей пугает факт использование наружных светодиодных прожекторов, так как, по их мнению, это слишком дорогое и бессмысленное приобретение, которое также демаскирует факт наличия видеосъемки. Это абсолютно не так! В каждом подобном устройстве имеется специальный модуль, который излучает свет в инфракрасном диапазоне.

Читать еще:  Как подключить видеорегистратор к планшету?

Тем не менее, некоторые люди из-за индивидуальных анатомических особенностей способны замечать ИК-свечение, однако таких людей немного.

Сам луч инфракрасного света излучается прожектором, а затем отражается от окружающих предметов, попадая на матрицу видеокамеры. На ней строится изображение, которое затем и направляется на экран монитора.

Возможные проблемы

Перегрев внутреннего модуля ИК-излучения – некоторые камеры из-за конструктивных недостатков перегреваются при работе в ИК диапазоне, что приводит к нарушению восприятия картинки. В таком случае модуль отключается, однако видеонаблюдение в ночное время становится невозможным.

Наличие слепых зон в кадре – угол освещения встроенного ИК модуля крайне узок, поэтому порой необходимо устанавливать несколько камер, чтобы перекрыть необходимую территорию. Купив ИК прожектор, можно решить данную проблему более бюджетно.

Наличие экранирующего защитного стекла камеры – некоторые модели имеют полупрозрачное стекло или пластик, которые защищают «внутренности» камеры. Инфракрасный луч может частично отражаться от такого материала, создавая засветы на изображении.

В целом, покупка ИК-прожектора для видеокамеры – это выгодная инвестиция, которая поможет за короткое время улучшить качество видеонаблюдения! Тем не менее, рекомендуется получить консультацию специалиста, что проблема именно в низком качестве ИК-подсветки, а не в чем-то другом.

Основные характеристики

Во время выбора подходящей модели многие заказчики ориентируются лишь на стоимость, забывая о ряде других важных параметров. Не следует забывать о них, так как ошибка может привести к снижению качества изображения и финансовым потерям в будущем.

Современные прожектора отличаются четырьмя основными характеристиками: длиной волны, максимальной дальностью, углом подсветки и энергоэффективностью. Длина волны может варьироваться от 730 до 900 нм – чем меньше показатель, тем более высокая четкость картинки. К сожалению, некоторые люди способны отмечать наличие ИК излучение в диапазоне до 800 нм, что раскрывает факт наличия камеры.

Разрешающая способность сенсора также играет роль, но современные устройства отличаются слабым источником ИК-излучения, что негативно влияет на качество изображения.

Угол подсветки также косвенно влияет на качество изображения, а также на отсутствие «слепых зон». В норме угол подсветки прожектора должен быть выше, чем угол обзора камеры, так как лишь в таком случае на детектор излучения камеры будет попадать отраженный свет от прожектора.

Параметры питания важны, так как от них зависит схема монтажа устройства и необходимость применения преобразователя. Сегодня на рынке представлено большое количество прожекторов, которые работают от сети в 12 Вольт (требуют преобразователь) и 220 Вольт.

Типовые модели и основные производители

Практически все производители видеокамер для наблюдения выпускают ИК-прожекторы для своих устройств, однако все они взаимозаменяемы – можно использовать камеру и прожектор от разных производителей. Тем не менее, следует различать основные типовые модели, которые включают в себя прожекторы ближнего, среднего и дальнего действия.

Следует тщательно анализировать рельеф местности и особенности зона, которую покрывает видеокамера – в зависимости от этих параметров выбирать нужный тип модели. Прожектор ближнего действия отличается малой дальностью освещения (до 10 метров) и относительно широким углом обзора. Наиболее популярная сфера их применения: офисные здания, отделения банков и прочие административные помещения, где необходимо вести ночное видеонаблюдение без использование обычного освещения.

Прожектор средней мощности пользуется популярностью при видеонаблюдении за складскими и открытыми местностями. Такое устройство имеет широкий угол обзора (до 120 градусов), а максимальная дальность составляет 65-80 метров. Использование таких моделей позволяет экономить на монтаже и обслуживании системы.

Дальнобойный прожектор отличается «формой» инфракрасного светового пучка – он имеет вид узконаправленной пирамиды. Максимальная дальность составляет 150-300 метров. Чаще всего такие инфракрасные прожекторы встречаются на дорогах для видеофиксации нарушений, а в повседневной сфере крайне непросто найти сферу их применения.

Если Вас заинтересовали инфракрасные прожекторы, то рекомендуется обратить внимание на продукцию следующих производителей:

Модели данных производителей отличаются доступной ценой и отличными эксплуатационными характеристиками. Процесс их монтажа крайне прост, а все необходимые работы можно выполнить самостоятельно, без привлечения сторонних специалистов.

Полезное видео

Сравнение разных типов светодиодной подсветки для ночного видеонаблюдения.

Заключение

Помните, что ИК-прожектор – это не универсальный инструмент, который моментально повысит качество изображения и разрешающую способность камеры, он лишь помогает избавиться от слепых зон в ночное время. Если Ваш формат эксплуатации не подразумевает ночную видеосъемку, то стоит поискать альтернативные способ улучшения качества видеонаблюдения.

Установка инфракрасного прожектора для камеры видеонаблюдения

Инфракрасный прожектор — дополнительный источник освещения для камер видеонаблюдения в режиме ночной съёмки. Также внешний ИК-прожектор помогает избежать ложных срабатываний датчика движений на снег, дождь, паутину и насекомых.

В прожектор встроен датчик освещённости, подсветка включается автоматически в тёмное время суток. На включенном прожекторе видны только едва светящиеся инфракрасные светодиоды. Освещение такого прожектора не заметно для глаза человека и видно только для камеры в режиме ночной съёмки. При переходе в ночной режим камера отключает механический ИК-фильтр, чтобы видеть инфракрасный свет. При этом слышен щелчок.

Сравнение подсветок

Сравним, как камера снимает ночью со встроенной инфракрасной подсветкой, с внешним ИК-прожектором и без подсветки.

По мощности освещения встроенная подсветка немного уступает ИК-прожектору. Для более яркого освещения ставят 2-3 внешних ИК-прожектора и подсвечивают нужные зоны, причём прожекторы можно расположить вдали от камеры.

Ложные срабатывания датчика движений

Те, кто пользуются камерами видеонаблюдения замечают, что во время снегопада, дождя или тумана камера постоянно отправляет сообщения тревоги. Также это происходит летом из-за насекомых, которые летят на свет встроенной в камеру ночной подсветки.

Ложные срабатывания возникают из-за засвечивания подсветкой объектов, которые движутся близко к объективу камеры.

Рассмотрим способы избежания ложных срабатываний ночью.

  1. Установка камеры под козырёк. Это избавит от срабатываний на дождь и снег. Но не поможет от тумана, паутины и насекомых.
  2. Отключение на ночь датчика движений по расписанию. Не самый лучший вариант, так как можно пропустить важные события.
  3. Отключение встроенной инфракрасной подсветки и установка дополнительного освещения, например, ИК-прожектора или обычного фонаря. Этот вариант решает вышеописанные проблемы.

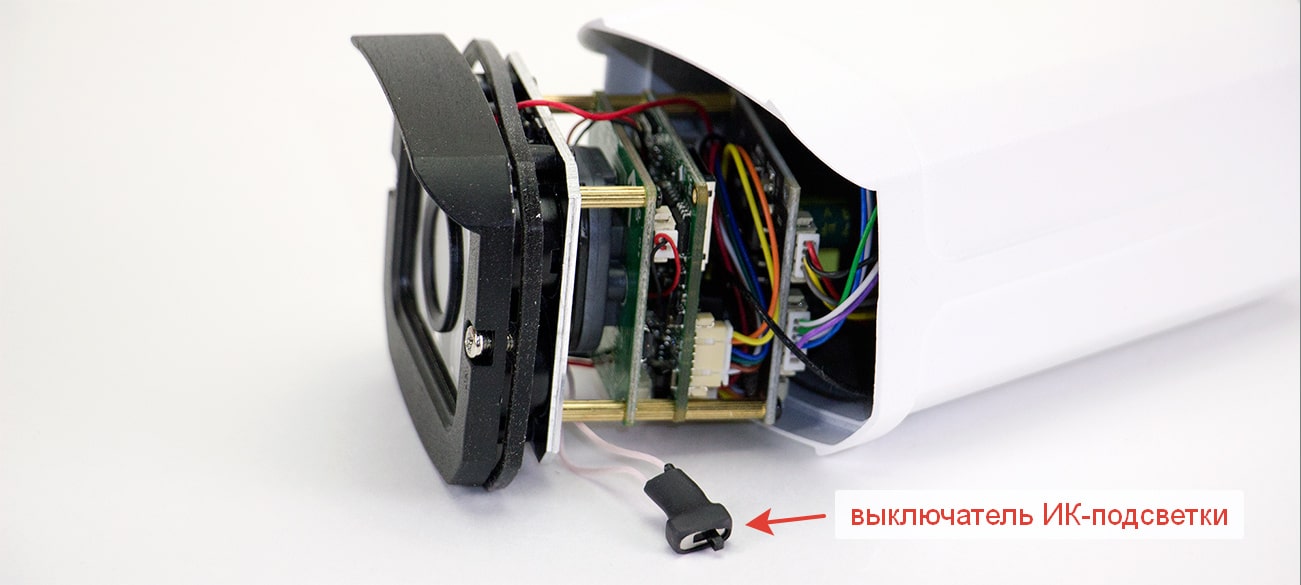

Отключение встроенной ИК-подсветки

На IP-камерах видеонаблюдения WebGlazok начиная с сентября 2018 добавлен выключатель встроенной ИК-подсветки. Чтобы добраться до выключателя открутите на камере два винта.

Если отключить подсветку, то при наступлении темноты камера также переходит в ночной режим, но при этом светодиоды инфракрасной подсветки не работают. В ночном режиме камера отключает механический инфракрасный фильтр, при этом слышен щелчок. И камера показывает черно-белую картинку.

Сравним поведение камер видеонаблюдения во время снегопада. К первой камере подключен внешний инфракрасный прожектор и отключена встроенная ИК-подсветка, ложных срабатываний датчика движений нет. На остальных камерах срабатывает тревога на снег, эти события отмечены красным цветом на ленте событий.

Читать еще:  Видеокамеры для удаленного видеонаблюдения через интернет

При отключении у камеры встроенной подсветки датчик камеры реагирует только на настоящие движения, а не срабатывает постоянно на дождь или снег. Вы не пропустите важные события. Это также экономит интернет-трафик и продлевает ресурс карты памяти, так как при обнаружении движений лишний раз сохраняется видео.

Установка ИК-прожектора

Внешний ИК-прожектор или другой источник освещения устанавливают на расстоянии не менее 80 см от камеры. Иначе он будет засвечивать объекты рядом с объективом камеры, и возникнут ложные срабатывания.

Питание подсветки и камеры можно брать от одного адаптера, для этого используют разветвитель питания, который идёт в комплекте с ИК-прожектором. Рассмотрим схемы подключения IP-камеры и прожектора.

Питание Wi-Fi камеры и прожектора от одного адаптера

Питание IP-камеры и прожектора через пассивный PoE-адаптер

Питание IP-камеры и прожектора через PoE

При подключении камеры к PoE-роутеру на выходе разъёма питания камеры появляется 12 вольт, которые можно использовать для питания ИК-прожектора. Для его подключения подойдёт разветвитель или переходник папа-папа. Камера с выключенной инфракрасной подсветкой потребляет 2 Вт, а прожектор из примера — 6 Вт. При подключении других прожекторов следите, чтобы суммарная мощность не превышала мощности блока питания, которая в нашем случае составляет 12 Вт (12 вольт * 1 ампер).

Монтажная коробка

Соединения разъёмов прячут в уличную монтажную коробку для защиты от влаги и пыли. Кабели заводят снизу, чтобы через них не затекала вода.

Зачем нужны ИК прожекторы для видеонаблюдения?

Чтобы камеры видеонаблюдения были способны снимать в штатном режиме в темное время суток, их оборудуют инфракрасной подсветкой. Но у подобной встроенной в корпус камеры подсветки есть ряд недостатков, которые могут сказаться на работоспособности устройства:

  • Диоды ИК подсветки, расположенные в корпусе камеры, могут нагреваться, вызывая перегревание самой камеры;
  • Подсветка может быть недостаточно мощной;
  • При расположении подсветки под защитным стеклом камеры, часть ИК лучей может отражаться от него и попадать в объектив, вызывая его фоновую засветку.

Чтобы избежать подобных моментов рекомендуется применять внешние ИК прожекторы для видеонаблюдения. Один такой мощный прожектор способен освещать все контролируемое камерами пространство, обеспечивая практически дневное освещение.

Содержание:

ИК прожектор представляет собой специальный прибор, оснащаемый встроенными светодиодами, которые излучают свет в инфракрасном спектре.

Принцип работы ИК прожекторов

Любой ИК прожектор работает в невидимом для человеческого глаза спектре излучения с длиной волны 730-900 нанометров, когда как камера может спокойно снимать при таком освещении, передавая качественное изображение даже в полной темноте. Таким образом, злоумышленник, не осведомленный о наличии камер и источников ИК подсветки, даже не догадается о том, что он попал на камеры видеонаблюдения, что, безусловно, является важным аспектом функционирования хорошей охранной системы. При этом охранник, находясь за монитором, может заметить действие преступника и незамедлительно вызвать отряд полиции для его обезвреживания.

Критерии выбора

Инфракрасный прожектор IR-84-30-880

При выборе инфракрасного прожектора для видеонаблюдения важно учитывать основные характеристики данных приборов, в зависимости от которых может различаться сфера их применения.

Перед приобретением ИК прожектора необходимо обращать внимание на следующие 4 параметра:

  1. Длина волны;
  2. Дальность возможного обнаружения объекта;
  3. Угол подсветки;
  4. Количество потребляемой энергии.

Длина волны. От длины волны зависит то, сможет ли человек заметить действие подсветки. Человеческий глаз способен воспринимать излучение с длиной волны от 400 до 700 нм, когда как уже говорилось выше, для ИК подсветки этот показатель лежит в пределах от 730 до 900 нм. К слову говоря, при 730-880 нм еще можно заметить небольшое свечение прожектора, но после 850 нм качество изображения может ухудшаться из-за уменьшения мощности излучения и дальности обнаружения.

Дальность. От дальности обнаружения зависит максимальное расстояние действия инфракрасной подсветки, при котором камера способна различить фигуру человека. Увеличить дальность действия подсветки можно путем уменьшения угла излучения и концентрации пучка света на отдаленном участке. Также дальность обнаружения зависит и от чувствительности сенсора самой камеры.

Угол подсветки. Хорошее качество изображения достигается только в том случае, когда угол излучения подсветки больше угла обзора камеры – только при этом обеспечивается равномерное освещение всего участка без слепых зон.

Потребляемый ток. Количество потребляемой энергии инфракрасными прожекторами находится в пределах 0,4-1 А, рабочее напряжение составляет 12 В, как и у любых других слаботочных приборов.

Чтобы правильно подобрать ИК прожектор и камеру видеонаблюдения под ваши конкретные нужды необходимо в деталях описать специалисту, в каких условиях вы планируете использовать оборудование – только в этом случае вам смогут помочь в выборе грамотной связки камера-прожектор, подходящей именно для вашей ситуации.

Виды ИК прожекторов

Также при выборе стоит учитывать такой немаловажный момент, как различие ИК прожекторов по дальности возможного излучения. По этому параметру данные приборы подразделяются на 3 группы:

Ближние прожекторы способны обеспечивать освещение на расстояние от 1,5 до 10 метров. Обычно подобные приборы используются для обеспечения ночного освещения в банках, офисах, больницах, кассах и многих других местах, где ночное видеонаблюдение действительно необходимо без применения обычных источников света.

Средние прожекторы инфракрасной подсветки обычно используются для обеспечения ночного видеонаблюдения на больших открытых территориях, когда необходимо осветить все пространство участка. Подобные приборы способны обеспечивать освещение с дальностью до 60 м, и широким углом обзора 120-160°.

ПИК-12, Инфракрасный прожектор увеличенной дальности

Дальнобойные инфракрасные прожекторы, как правило, обеспечивают узконаправленный пучок света, способный концентрироваться на удаленном объекте до 300 м. Угол обзора у них соответствующий – от 20 до 60°. Прожекторы с увеличенной дальностью используются в клубах, театрах, кинотеатрах, где применение обычных источников света для обеспечения условий видеонаблюдения было бы неприемлемым. Также ИК прожекторы большой дальности используются на дорогах для видеофиксации ситуации на дорогах, не ослепляя при этом водителей, и не создавая аварийных ситуаций.

Основные преимущества

Светодиодные инфракрасные прожекторы имеют ряд преимуществ перед более простыми и устаревшими аналогами на лампах:

  • Экономичность;
  • Надежность;
  • Долговечность;
  • Экологичность;
  • Безопасность.

Инфракрасные прожекторы на светодиодах потребляют гораздо меньше энергии по сравнению с устаревшими ИК лампами. При этом срок эксплуатации данных приборов рассчитан до 100 000 часов, благодаря чему потребность в замене данных приборов возникает только через 5-30 лет в зависимости от условий эксплуатации и времени их работы в сутки.

Светодиоды сами по себе достаточно неприхотливы к внешнему воздействию, и вдобавок к этому в большинстве случаев помещаются в специальные защитные корпуса, так что о надежности этих приборов беспокоиться будет излишне.

Если старые ИК лампы, использующиеся в устаревших аналогах, могли нанести вред здоровью человека, то излучение светодиодов совершенно безвредно. Кроме того, рабочая температура светодиодов не превышает 80 °C, что обеспечивает хорошую пожаробезопасность инфракрасных прожекторов на светодиодах.

Ссылка на основную публикацию
Adblock
detector
